プリント配線板 CAD データファイル自動変換ソフトウェア
CR8000/DF (BD) ⇔ Allegro PCB (OrCAD PCB)
CR8000/DF(BD) → Allegro PCB

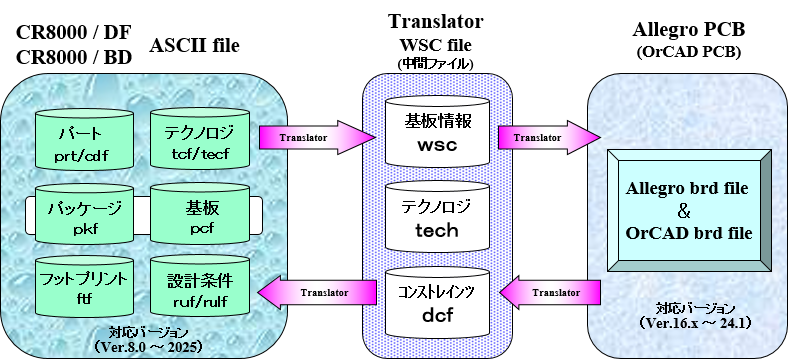

CR8000/DF(BD) より出力されるアスキーファイルから、各種情報内容（アパーチャ・設計条件・部品シンボル・部品配置・配線・ネット・層・外形・禁止領域・高さ・パッド・ビア・面・クリアランス・等長・線長等）を元に、Stella Station Translator ソフトウェアが全自動で、Allegro 基板情報ファイル・テクノロジファイル(tech)およびコンストレインツファイル(dcf)を作成し、Allegro PCB ボードデータ（brd）へ直接取り込みを行います。
Allegro PCB → CR8000/DF(BD)
Allegro PCB のボードデータ（brd）から、 Allegro の Skill 言語を用いたプログラムで、各種情報内容（アパーチャ・設計条件・部品シンボル・部品配置・配線・ネット・層・外形・禁止領域・高さ・パッド・ビア・面・クリアランス・等長・線長等）を抽出し、Allegro 基板情報ファイル・テクノロジファイル(tech)・コンストレインツファイル(dcf)を作成します。
それらの情報を基に、Stella Station Translator ソフトウェアが CR8000/DF(BD) のアスキーファイルへ変換を行います。
CR8000/DF(BD) ⇒ Allegro Package Designer (オプション)
CR8000/DF(BD) → Allegro Package Designer

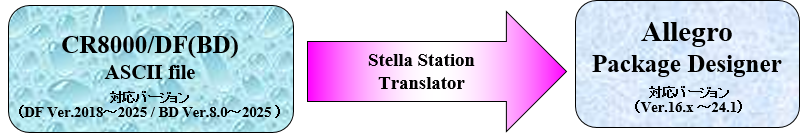

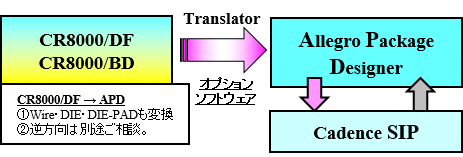

本ソフトウェアは、上記のオプションソフトウェアとなります。CR8000/DF(BD) より出力されるアスキーファイルを基に、各種情報内容の取り込み以外に、Bound Wire・Die および Die_PAD も全自動で、Allegro Package Designer へ直接取り込みを行います。
PADS Layout ST → CR8000/DF(BD)
PADS Layout より出力される、アスキーファイル（asc）から、各種情報内容（アパーチャ情報・設計条件情報・部品ライブラリ情報・部品配置情報・配線情報・ネット情報・層情報・外形・禁止領域・高さ・パッド・ビア・面・クリアランス・等長・線長 等）を元に、 CR8000/DF(BD) のアスキーファイルへ変換を行います。 (PADS Professional 版は未対応)
Stella Station Translator 導入のメリット

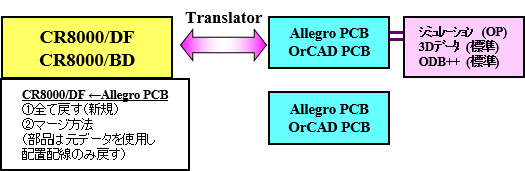

設備と人員の有効活用
CR8000/DF・CR5000/BD を設計端末機として使用
Allegro PCB・OrCAD PCB を設計端末機として使用
CR8000/DF(BD) から Cadence APD へ変換
部品ライブラリ（シンボル）・ロゴマークの共有化
部品ライブラリ および ロゴマーク などの作成は、思っていたより時間と手間のかかる作業です。既に導入されている別 CAD システムで作成したデータがあれば、Translator ソフトウェアで変換し、共有する事ができます。これにより、大幅な作業効率 UP が期待できます。
Stella Station Translator 機能

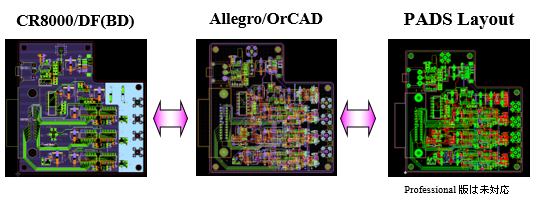

層変換マップ自動作成
(CR8000/DF(BD) ⇔ Allegro PCB ⇔ PADS Layout ST)

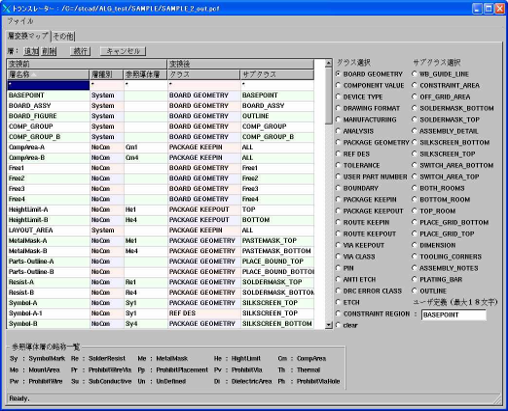

CR8000/DF(BD) の層構成を自動抽出し、AllegroPCB 又は PADS Layout の層構成に合わせて、全自動で変換する事も出来ます。また変換時、個別に手動で変換層構成を設定する事も可能です。個別に変更した層構成状態を自由に名前を付け保存する事もでき、再利用する事も出来ます。
CR8000/DF（BD) → Allegro Package Designer (OP.)

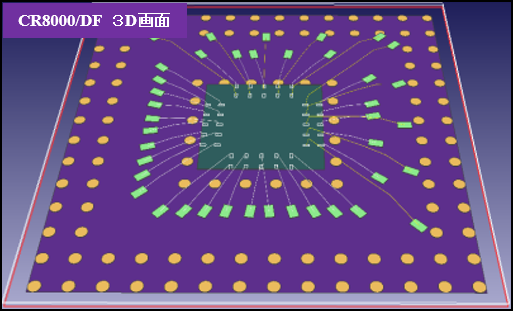

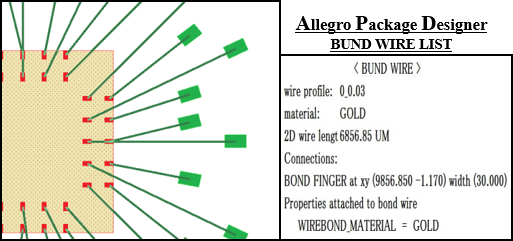

CR8000/DF（BD) で作成された Bound Wire・Die・Die_PAD 形状および属性もボタン一つで自動変換する事が可能です。
※ Graser Technology 株式会社は、ステラ株式会社製 Stella Station Translator の正規販売代理店です。
